【国六】东风D9(10-12立方)勾臂垃圾车

所属车型:勾臂式垃圾车

  •  联系人:王主管
  •  手机:13872861089
  •  座机:0722-3333916
  •  QQ:2689562861
  •  微信:13872861089
  •  地址:湖北省随州市南郊平原岗程力汽车工业园
  • 超长质保

  • 专业团队

  • 全程监督

  • 合作共赢

全方位高清图展示

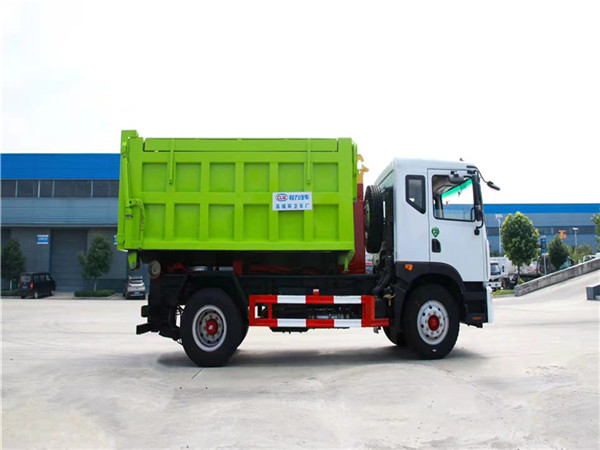

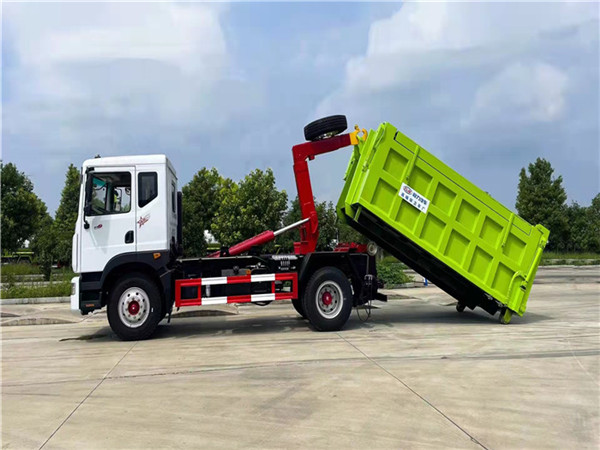

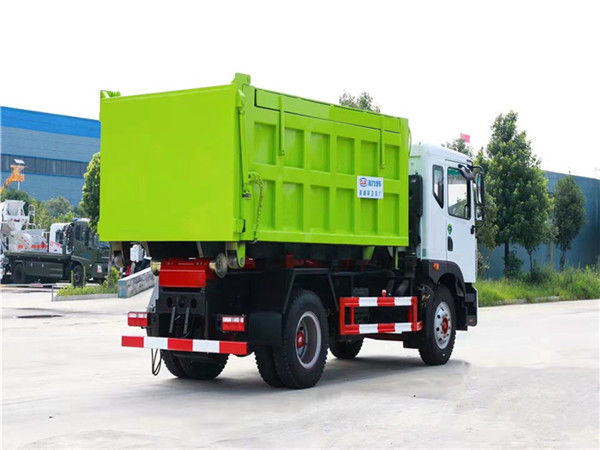

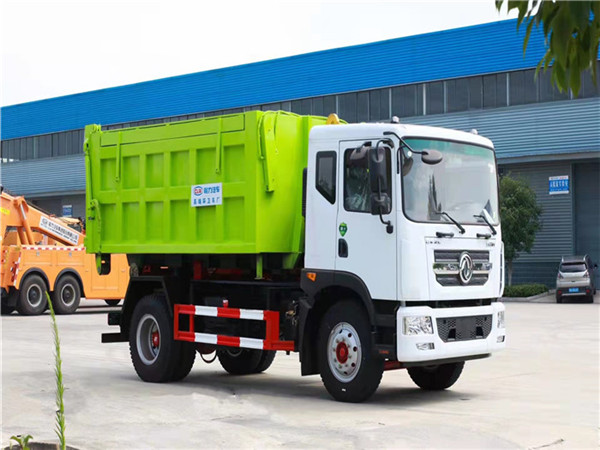

  • 【国六】东风D9(10-12立方)勾臂垃圾车
  • 【国六】东风D9(10-12立方)勾臂垃圾车
  • 【国六】东风D9(10-12立方)勾臂垃圾车
  • 【国六】东风D9(10-12立方)勾臂垃圾车

产品详细参数

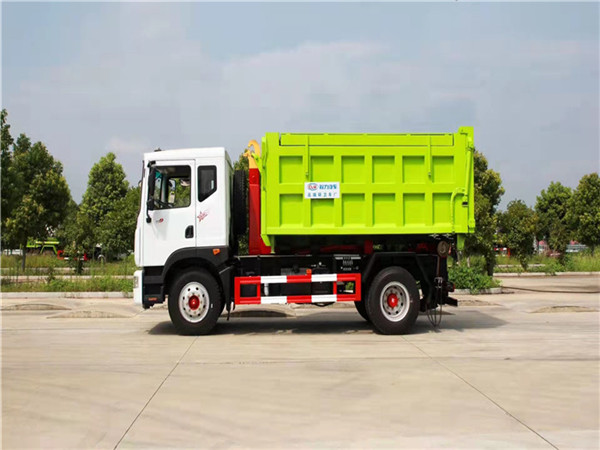

 /202301/1674981264_385056d9a14305b91640.jpg

底盘及上装配置图文说明

     勾臂式垃圾车(车厢可卸式垃圾车)介绍: 车厢可卸式垃圾车又叫拉臂式垃圾车,是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾的环卫设备。 拉臂式垃圾车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。钩臂垃圾车一车可带多个垃圾厢,在装卸的运输过程中可有效地避免二次污染。 拉臂垃圾车采用高新设计可摆动的钩臂,垃圾箱由框架、开启油缸、滑轮、后门和若干加强框架与钢板焊接而成。调换货厢快捷方便,货厢上带盖(倒垃圾时可翻开),钩臂垃圾车垃圾厢体可选用碳钢、不锈钢材质、内部采取环氧树脂防腐处理,改装部分与原车底盘为可分离式,维修方便且保持了原车的机动性及行驶性能。

       勾臂式垃圾车(车厢可卸式垃圾车)工作原理及结构组成: 勾臂式垃圾车是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,**其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。

东风多利卡D9国六车厢可卸式垃圾车是永航公司为水平垃圾转运站配套的垃圾转运车。主要用于垃圾转运站压缩减容后的生活垃圾密闭转运到垃圾处理场或者对散装垃圾进行收集。该车可以针对不同的垃圾转运站匹配不同的箱体,箱体的全封闭式设计可避免转运途中的二次污染。装厢、卸料、卸厢等操作可以由驾驶员一人在车上完成,也可以在车下操纵,是一种新型、环保、操作简便可靠的垃圾转运车。


底盘配置:(可选装发动机)

玉柴200马力发动机,,带液压方向助力,法士特6挡变速箱,295/80R22.5真空轮胎,空调,电动窗,中控锁,ABS,断气刹,排气制动。

康明斯210马力发动机,东风6挡变速箱,295/80R22.5轮胎,3.9/8德纳桥,250车架,空调,电动窗,中控锁,ABS,气刹,排气制动。



车厢可卸式垃圾车采用全封闭式垃圾箱,并可被吊装和卸离底盘。具有结构简单,操纵方便灵活,安全可靠,机械化程度高等特点,因而使其具有较高的工作效率,同时可防止误操作,避免事故发生,并可节省人力,减轻工作人员的劳动强度。由于它的特殊结构型式和工作方式,使其在装车和运输过程中能有效地避免二次污染及噪声污染,对于保护环境极为有利,是一种新型垃圾收集和运输车

车厢可卸式垃圾车所匹配的垃圾箱为移动式水平压缩垃圾箱,底部装有二个脚轮及锁紧装置,前部设有吊环,可被吊装或卸离车体。

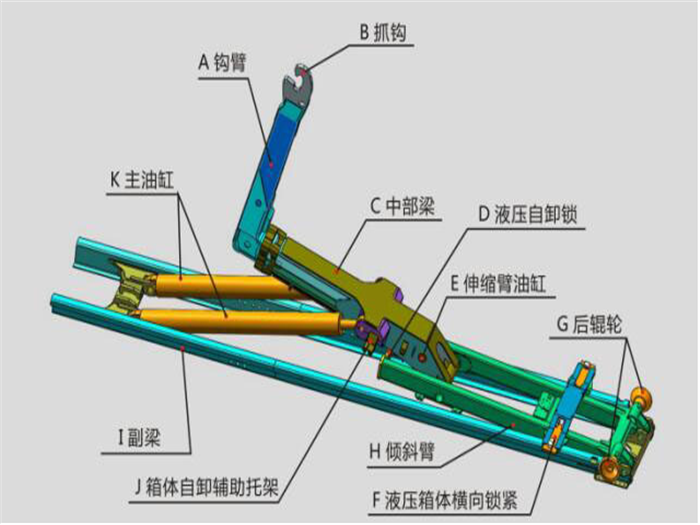

/202301/1674981264_26db0fcf257e26def4a1.png

A 钩臂 B 抓钩 C 中部梁 D 液压自卸锁 E 伸缩臂油缸 F 液压箱体横向锁 G 后辊轮 H 倾斜臂 I  副梁 J  箱体自卸**托架 K 主油缸

拉臂钩安装在汽车底盘上,用于吊装、卸离垃圾箱或倾卸垃圾。它主要由钩臂、钩臂架、副梁和液压油缸等组成。副梁主要用于与底盘固定和支撑垃圾箱,并作为其它部分的安装连接架。拉臂、钩臂架主要用于吊装、卸离垃圾箱和倾卸垃圾。液压油缸为各动作的驱动部件。

液压系统的作用是用于实现垃圾箱的吊装、卸离和倾卸垃圾。

在钩臂**油路中加装了平衡阀,使两支油缸的举升力均匀一致,并保持两支油缸的运动速度同步。同时可使运动状态保持于任何位置而不会下沉,使运动可靠安全。

在锁紧**油路中,还加装了液压锁,**油缸在运输过程中的振动,使锁紧机构工作安全可靠。

液压系统采用手动+电控多路换向阀,可在在驾驶室内和车侧操控系统工作。

产品特点:
1、符合行业标准,标准化程度高,通用性好。
2、采用电—液联合**技术,简化了电路,实现安全互锁功能,确保在电控及手控时均可使运动互锁,安全可靠,减少了故障率。
3、**按钮采用人性化设计,操作顺畅、灵活。
4、箱体锁采用液压锁紧方式,操作便捷,所有操作均可在驾驶室内完成,也可手动完成,稳定性大大提高。
5、匹配后支撑滚轮,后支撑滚轮安装在汽车底盘梁的尾端,可任意收起或打开,防止过载引起的底盘翘头。


车型参数

程力威CLW5180ZXXE6车厢可卸式垃圾车主要技术参数
产品**程力威企业名称程力专用汽车股份有限公司
车辆型号CLW5180ZXXE6公告批次319
外形尺寸(mm)7650,7350,7050,6500×2500×3100罐体容积(m3)
总质量(kg)18000额定质量(kg)10290,10225,10790,10725
整备质量(kg)7580,7080前排乘客(人)2,3
轴荷(kg)6500/11500免征
**高时速(km/h)105燃油
油耗(L/100Km)26.3,26.8,26.6,26.6,26.4环保
燃油类型柴油排放标准国六
其他1.主要用于城镇环卫垃圾的收集与运输。专用装置:拉臂机构。2,采用的发动机型号B6.2NS6B210,CY4SK761,D4.0NS6B195,D4.5NS6B220,YCS04200-68与油耗值(L/100km)对应关系为: 26.3,26.8,26.6,26.6,26.4。3,左右侧面防护与副梁均采用焊接连接,防护材料:Q23** 碳钢,后下部防护与车架采用焊接连接,防护材料:Q23**碳钢,后部防护断面尺寸(mm):150×50,后部防护离地高度(mm):450。4,整车长度/轴距/后悬对应关系为(mm):7650/5300/1090,7350/5000/1090,7050/4700/1090,7050/4500/1290,6500/3950/1290。5.ABS系统生产厂家,型号 :焦作博瑞克**技术有限公司,J ABS.安装具有卫星定位功能的行驶记录仪。
程力威CLW5180ZXXE6车厢可卸式垃圾车底盘参数
底盘型号EQ1185LJ9CDE底盘品牌东风牌
轴 数2前轮距(mm)1862,1933,1949
轴 距(mm)3950,4500,4700,5000,5300,5600后轮距(mm)1806,1865
轮 胎 数:6轮胎规格295/80R22.5,10.00R20
接近离去角19/13,19/17前悬后悬1260/1090,1260/1090,1260/1090,1260/1290,1260/1290
程力威CLW5180ZXXE6车厢可卸式垃圾车发动机参数
发动机型号发动机生产企业排量(ML)功率(KW)
B6.2NS6B210东风康明斯发动机有限公司6200154/209
D4.5NS6B220东风康明斯发动机有限公司4500162/220
D4.0NS6B195东风康明斯发动机有限公司4000143/194
YCS04200-68广西玉柴机器股份有限公司4156147/199
CY4SK761东风朝阳朝柴动力有限公司4087145/197
B6.2NS6B230东风康明斯发动机有限公司6200169/229
